Shutter Tester (construcción)

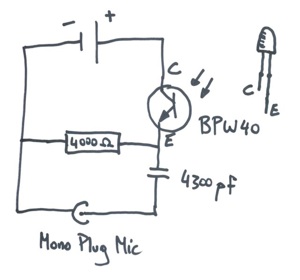

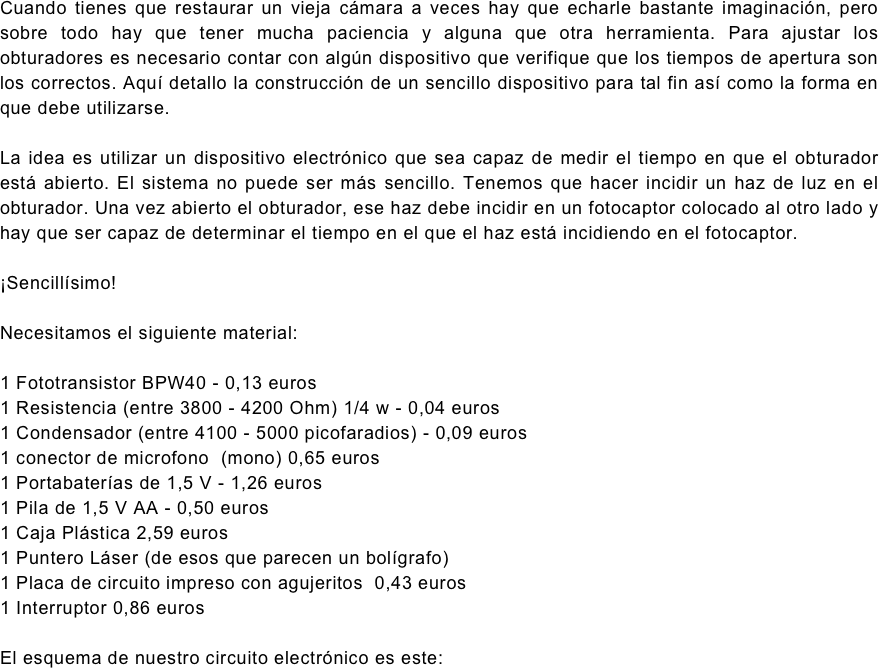

Cuando tienes que restaurar un vieja cámara a veces hay que echarle bastante imaginación, pero sobre todo hay que tener mucha paciencia y alguna que otra herramienta. Para ajustar los obturadores es necesario contar con algún dispositivo que verifique que los tiempos de apertura son los correctos. Aquí detallo la construcción de un sencillo dispositivo para tal fin así como la forma en que debe utilizarse. La idea es utilizar un dispositivo electrónico que sea capaz de medir el tiempo en que el obturador está abierto. El sistema no puede ser más sencillo. Tenemos que hacer incidir un haz de luz en el obturador. Una vez abierto el obturador, ese haz debe incidir en un fotocaptor colocado al otro lado y hay que ser capaz de determinar el tiempo en el que el haz está incidiendo en el fotocaptor. ¡Sencillísimo! Necesitamos el siguiente material: 1 Fototransistor BPW40 - 0,13 euros 1 Resistencia (entre 3800 - 4200 Ohm) 1/4 w - 0,04 euros 1 Condensador (entre 4100 - 5000 picofaradios) - 0,09 euros 1 conector de microfono (mono) 0,65 euros 1 Portabaterías de 1,5 V - 1,26 euros 1 Pila de 1,5 V AA - 0,50 euros 1 Caja Plástica 2,59 euros 1 Puntero Láser (de esos que parecen un bolígrafo) 1 Placa de circuito impreso con agujeritos 0,43 euros 1 Interruptor 0,86 euros El esquema de nuestro circuito electrónico es este:

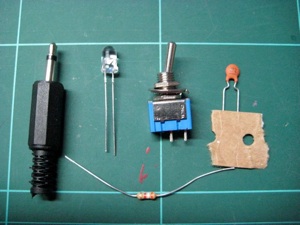

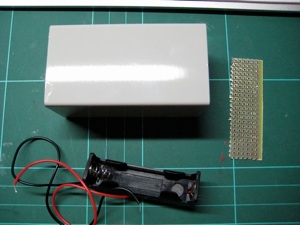

Los componentes:

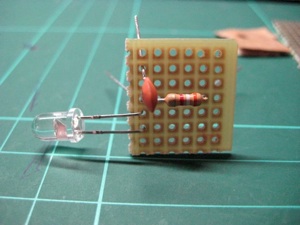

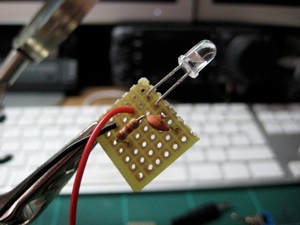

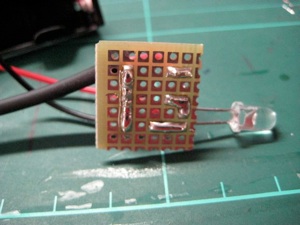

Procedemos a soldar cada uno de ellos en la placa

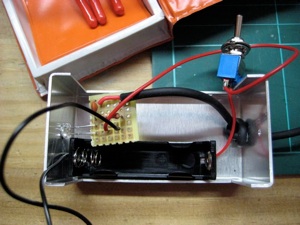

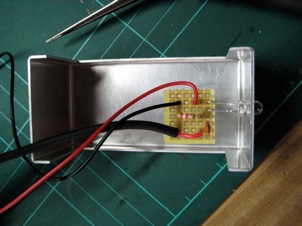

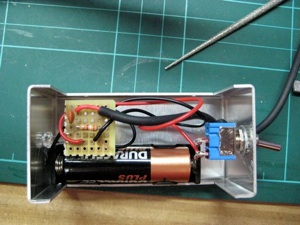

Colocamos la placa en su cajita

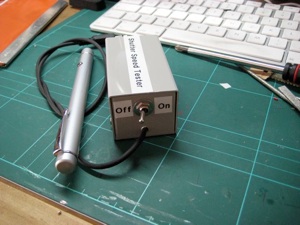

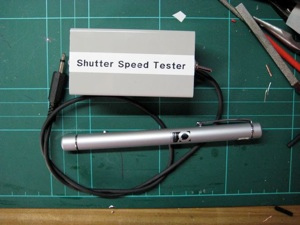

Cerramos la caja y “serigrafiamos” por aquello de identificar el aparatejo
